立柱式手動旋臂起重機   定柱式電動旋臂起重機

 　　立柱式旋臂吊立桿選用方管或圓鋼管生產制造，兩邊分別電焊焊接底版和圓弧，上端安裝腰圈路軌。底版根據化學螺栓與水泥地面聯接固定不動，確保懸臂吊的可靠性。圓弧上打有形孔，建立電纜線從立桿內部隱蔽工程裝線。

　　圓弧上可安裝電腦管家°集電器，使旋臂可以建立n×電腦管家°轉動。腰圈路軌用以旋臂吊轉動，路軌上帶若干意見形孔，用以安裝轉動限位開關擋塊，能夠建立0-電腦管家°視角限定。

　　立柱式旋臂吊的結構旋臂選用工型鋼和H槽鋼制做，能可用各種各樣環鏈葫蘆的安裝和運作。兩邊安裝可便攜式止擋，確保大葫蘆在特殊的行程安排內工作中。

　　柱式旋臂吊支撐架選用矩形方管和厚鋼板電焊焊接，用以支撐點旋臂。選用三邊形支撐點，結構力學構造優異，重量輕，安全等級高。支撐架正下方安裝有二只轉動車轱轆，車轱轆踏面貼合機在腰圈路軌上，構造平穩，至少一頭為積極車轱轆，可根據輕形蝸輪蝸桿減速機驅動器積極車轱轆，建立柱式旋臂吊的電動式轉動。

　　柱式旋臂吊旋轉設備選用圓鋼管做為罩殼，內部安裝調心軸承，可建立旋臂隨意旋轉，因為調心軸承本身的特性，即便腰圈與立桿的同軸度略微誤差，也可以確保柱式旋臂吊安全性一切正常應用。

　　柱式旋臂吊懸臂上可安裝C型路軌，用以安裝電葫蘆的供電系統電纜線，外型緊湊型美觀大方，可接受性高。

　　產品介紹

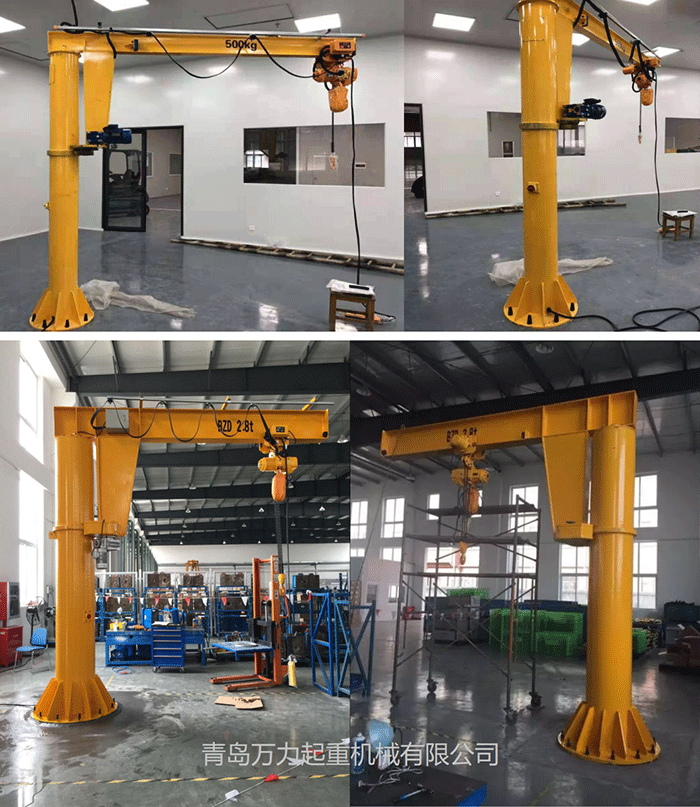

　　立柱式懸臂起重機別稱定柱式懸臂吊，由立桿，旋轉臂旋轉驅動器設備及電葫蘆構成，立桿下方根據地腳螺絲固定不動在混泥土基本上，由擺線針減速機降速設備來驅動器懸臂旋轉，電葫蘆在懸臂工型鋼中作上下平行線運作，并吊裝吊物。起重設備懸臂為中空槽鋼構造，重量輕，跨距大，吊重大，經濟發展經久耐用。吊重在250KG-6000KG，多種多樣路軌型號規格和跨距，預制構件規范的模組化設計方案使拓展和移裝更輕輕松松，能夠安裝在一切一般16公分厚的混凝土結構路面，所購立柱式懸臂是起重吊裝依據客戶滿意度設計方案訂制生產制造的起重機械。

　　詳解

　　立柱式包含定柱式，立柱式是1個大的歸類，包含很多種多樣。定柱式就是說柱頭是固定不動的。

　　定柱式懸臂起重設備。 起吊、運作和旋轉均為電動式，結構緊湊，適用低凈空，旋轉視角電腦管家°或≤280°電動式定柱式起重設備，設計方案符合國家機械行業標準，工作中抗壓強度為中小型，考慮LF/T 8906-1998的規定。起重設備懸臂為工型鋼構造，堅固耐用;構造規格小，非常有益于提升起重吊鉤行程安排。

　　系列產品配套設施下列武器裝備

　　* 環鏈電動葫蘆和鍍鋅鋼絲繩電葫蘆，具有速度雙速起吊作用

　　* 小轎車走動可挑選手動式或電動式方法

　　* 懸臂可依據必須選用電動式或手動式方法

　　* 專用型定位模版和立桿柱腳地腳螺栓，固定不動立桿堅固，安全系數和可信性好

　　* 配備詳細的電氣控制設備，電聯接用扁電纜線，手電筒門及主電源總開關盒

　　*表層防銹處理噴漆解決。

　　立柱式懸臂起重設備。是這種輕小型起重設備，是參考西德引進技術研發的新品依據客戶需

　　要設計方案的專用型起重機械。具備構造新奇、有效、簡易、實際操作方便使用、旋轉靈便、安全作業室內空間大等優勢，是環保節能高效率的原材料吊裝武器裝備。可普遍運用于廠礦、生產車間的生產流水線、裝配流水線和數控車床的上下左右鋼件及庫房、港口等場所的吊物吊裝。本機由立桿、旋轉懸臂及環鏈電動葫蘆等構成。立桿下方固定不動于混凝土基本上，懸臂旋轉，可依據客戶要求開展旋轉。

　　旋轉一部分分成手動式和電動式旋轉(擺線針減速機減速劑安裝與上墊板或是下墊板上推動轉管懸臂旋轉)。環鏈電動葫蘆安裝在懸臂路軌上，用以吊裝吊物。

　　吊重達到3000千克，多種多樣路軌型號規格和跨距 ?預制構件規范的模組化設計方案使拓展和移裝更輕輕松松 ?能夠安裝在一切一般16公分厚的混凝土結構路面上。

　　柱式懸臂起重機是近些年發展趨勢起來的大中小型吊裝機器設備。其構造與眾不同，可以信賴，具備效率高、環保節能、省時省力、省勁、靈便的特性。且能在立體空間內隨便實際操作，尤其遠距、聚集性吊裝的場所更能顯示信息出比其他業務性吊裝機器設備的優勢。運用于生產車間、庫房、港口等固定不動場地。

　　詳解

　　柱式懸臂起重機關鍵運用臂架的邊幅(俯仰)繞豎直中心線旋轉相互配合升降機貨品，應用姿勢靈便，考慮裝卸搬運規定，其方式有移動式、便攜式和浮式。移動式懸臂式起重設備立即安裝在港口或庫場的墩座上，只有原地不動工作中。至少有的臂架只有俯仰不可以旋轉，有的既可俯仰又可旋轉。便攜式臂架起重設備可沿路軌或住路面上運作，關鍵行汽車吊車、輪胎起重機、履帶起重機和門座起重設備等。

　　柱式懸臂起重機至少輪胎起重機和門座起重設備在海港用到很廣泛。小車、車胎、鏈軌等移動式起重機又稱之為自動式起重設備。浮式超載機有安裝在專用型平底船上的懸臂起重機，普遍用以海、河港門的裝卸搬運及建港等工作中。

　　自然環境標準：

　　1、起重設備的開關電源為三相電溝通交流，額定值頻率為60Hz，額定電流為220V。

　　2、起重設備安裝地址的海撥高度不超出3000M。

　　3、起重設備辦公環境中不可有易燃易爆物品及腐蝕汽體。

　　4、起重設備不容許吊裝熔化金屬材料、有害物件和易燃易爆品。

　 定柱式懸臂起重機是為融入智能化生產制造而制做的全新輕形起重設備。BZD型定柱式懸臂起重機是孚爾特起重公司參考法國技術引進研發的新品，依據客戶必須設計方案的專用型起重機械。具備構造新奇、有效、簡易、實際操作方便使用、旋轉靈便、安全作業室內空間大等優勢，是環保節能效率高的原材料吊裝武器裝備。可普遍運用于廠礦、生產車間的生產流水線、裝配流水線和數控車床的上下左右活及庫房、港口等場所的吊物吊裝。

　　定柱式懸臂起重機由立桿設備、旋轉設備、懸臂設備及環鏈電動葫蘆等構成，包括 上立桿、下立桿、承重梁、承重梁支撐桿、起吊組織(環鏈電動葫蘆)、旋轉組織、電路系統、爬梯及維修服務平臺。立桿下方固定不動于混凝土基本上，懸臂旋轉，可依據客戶要求開展旋轉。旋轉一部分分成手動式旋轉和電動式旋轉。環鏈電動葫蘆安裝在懸臂路軌上，用以吊裝吊物。

　　定柱式懸臂起重機相互配合了可信性高的JPKK型環鏈電動葫蘆特別是在適用短路線，應用經常，聚集性吊運安全作業，具備效率高、環保節能、方便、占地小，便于實際操作與檢修等特性。環鏈電動葫蘆有起吊合在承重梁上來回運作的作用，懸臂梁可由旋轉設備上的的減速器推動滾軸開展旋轉健身運動，電器控制箱安裝在環鏈葫蘆上。

　　本機實際操作根據手電筒門按鍵建立。手電筒門有8個按鍵，分別操縱快升、快降、慢升、慢降、上下旋轉及大葫蘆小轎車的水準前后左右走動。

特別注意：

　　1、 實際操作時不可一起按住速度按鍵和相同電動機的反過來轉按鍵。

　　2、 工作中時，起重臂下嚴禁站人。

　　3、 嚴禁拖拖拉拉吊物。

　　4、 嚴禁過載吊裝。

　　為運送便捷，本機選用拆裝包裝。我企業承擔安裝，客戶還可以依據我企業產品手冊的詳細介紹方式自主安裝。

　　我企業生產制造的另這種輕型起重機：便攜式懸臂吊 具有靈活機動、適應能力廣等特性，是效率高自動化生產線上的獨立緊急起重設備，擁有它能保證生產流水線暢通。

旋臂起重機按照結構形式分類：

      1、定柱式旋臂起重機
　　定柱式旋臂起重機又稱立柱式旋臂起重機，起重量在125Kg-5000Kg，是凱力起重自行研制的產品，可以根據客戶需求設計定制的專用起重設備。
　　立柱式旋臂吊具有結構新穎、合理、簡單、操作方便、回轉靈活、作業空間大等優點，是節能高效的物料吊運設備，可廣泛適用于廠礦、車間的生產線、裝配線和機床的上、下工作及倉庫、碼頭等場合的重物吊運。定柱式旋臂吊根據其旋臂所使用型鋼的不同可以分為：BZD型和BZD-JKBK型。
　　2、移動式旋臂起重機
　　該機更具靈活機動、適應性廣等特點，是高效自動生產線上的單獨應急吊裝設備，有了它能確保生產線暢通無阻。凱力起重生產的EBZ型移動式電動旋臂吊，該產品具有靈活機動、適應性廣等特點，起重量125KG到500KG。
　　3、墻壁式旋臂起重機
　　墻壁式旋臂起重機又稱墻壁吊，壁柱式旋臂起重機。可分為：BX型墻壁式旋臂吊 和BX-JKBK型墻壁式旋臂吊起重量125KG到3000KG。起升高度為3米。
　　4、壁行式旋臂起重機
　　壁行式旋臂起重機又稱壁行吊，是在壁柱式旋臂起重機的基礎上研制的一種新型物料吊運設備。該機行走道軌安裝在廠房的水泥柱上，沿著道軌可做縱向運動，同時電動葫蘆又可完成沿選旋臂的橫向運動以及垂直方向的起吊。該機的擴展了作業范圍，更為有效的利用了廠房空間，使用效果更加理想。起重量1000KG到5000KG，起升高度可客戶自定義。
　　5、曲臂式旋臂起重機
　　曲臂式旋臂起重機又稱曲臂吊，具有結構新穎、伸屈自如、操作靈便、高效節能的特點。操作時，按動電鈕將載重物吊起，利用橫梁的彎曲和旋轉運動，在控制工作區域內避讓物體，使工作區域大化。用手輕輕推拉，便可達到作業區域的任一位置。曲臂吊適用于機械制造、鐵路、化工、輕工等行業的生產或維修場合，特別在設備稠密、短距離吊運、作業頻繁的生產線上應用本產品更能提高生產效率。起重量125KG到500KG。
　　6、雙臂式旋臂起重機
　　又稱雙臂吊、雙旋臂吊旋臂起重機。一種可以移動的鏟車起重機，用于將笨重貨物裝入敞頂集裝箱。旋臂為安在鏟車上的，通常帶有吊鉤的很長的起重臂。按構造分，有立柱式旋臂起重機和壁式旋臂起重機。旋臂起重機是參照西德引進設備研制的新產品根據用戶需要設計的專用起重設備。具有結構新穎、合理、簡單、操作使用方便、回轉靈活、作業空間大等優點，是節能高效的物料吊運裝備。可廣泛利用于廠礦、車間的生產線、裝配線和機床的上下工件及倉庫、碼頭等場合的重物吊運。本機由立柱、回轉旋臂及環鏈電動葫蘆等組成。立柱下端固定于混泥土基礎上，旋臂回轉，可根據用戶需求進行回轉。回轉部分分為手動和電動回轉(擺線針輪減速劑安裝與上托板或者下托板上帶動轉管旋臂回轉)。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物。
　　在操作旋臂起重機時，應遵守所有有關起重機使用和操作的國家安全技術規范。為確保安全，避免損壞設備，并請遵守以下安全操作事宜。不允許使用旋臂起重機運送人員。不準在人員上方吊運載重。不準斜拉或拖吊載荷。不準超載使用。避免在正常作業時起升吊鉤沖撞限位開關。其他重要的操作提示：載荷吊具必須采用柔性連接方式吊掛在小車上。剛性連接方式會產生不能控制的力，導致疲勞斷裂。載重時不準拉動手電門，旋臂手動旋轉時，只能拉動吊鉤，不允許拉動手電門與電纜線。旋臂起重機上緊固件使用6個月應檢查緊固一次。
